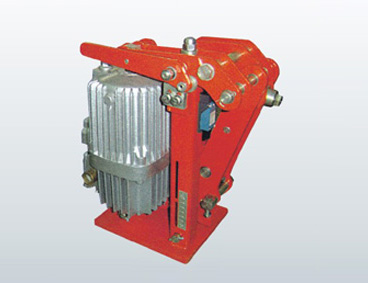

■ YPZ2係列電力液壓盤式製動器 YPZ2係列電力液壓盤式製動器是一種高性能,多功能的先進產品,具有瓦塊退距均等、製動襯墊磨損自動補償等先進

功能，匹配引進原西德EMG公司全套技術製造的Ed係列推動器，使用可靠，免維護，同時還可以通過增設各種限

位開關，給主機提供所需的聯鎖保護信號。廣泛適用於現代化的大型專用裝卸機械、起重運輸機械、冶金、港口碼頭

等行業的減速、製動及保護。

主要特點

● 可具有聯鎖退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等，完全避免因退距不均使一側製動襯墊附貼

製動盤的現象，並設有瓦塊自動隨位裝置。

● 主要擺動鉸點均（jun1）安裝有自潤滑軸承，傳動效率高，壽命長，在使用過程中無需潤滑。

● 製動彈簧布置在方形彈簧管內，並在一側設有製動力矩標尺，製動力矩直接顯示，調整方便直觀。

● 無石棉製動襯墊為插裝式，更換方便快捷。

● 製動襯墊磨損自動補償裝置，可使瓦塊退距和製動器力矩在使用過程中保持恒定。

● 可通過增設附加裝置實現某些附加功能。

● 手動釋放裝置。

● 釋放或閉合限位開關，可實現製動器是否正常釋放或閉合的信號顯示。

● 製動襯墊磨損*限限位開關，可實現製動襯墊磨損到*限時的自動顯示信號。

● 采用帶延時閥的Ed係列推動器驅動，可實現製動器的延時閉合，製動平穩。

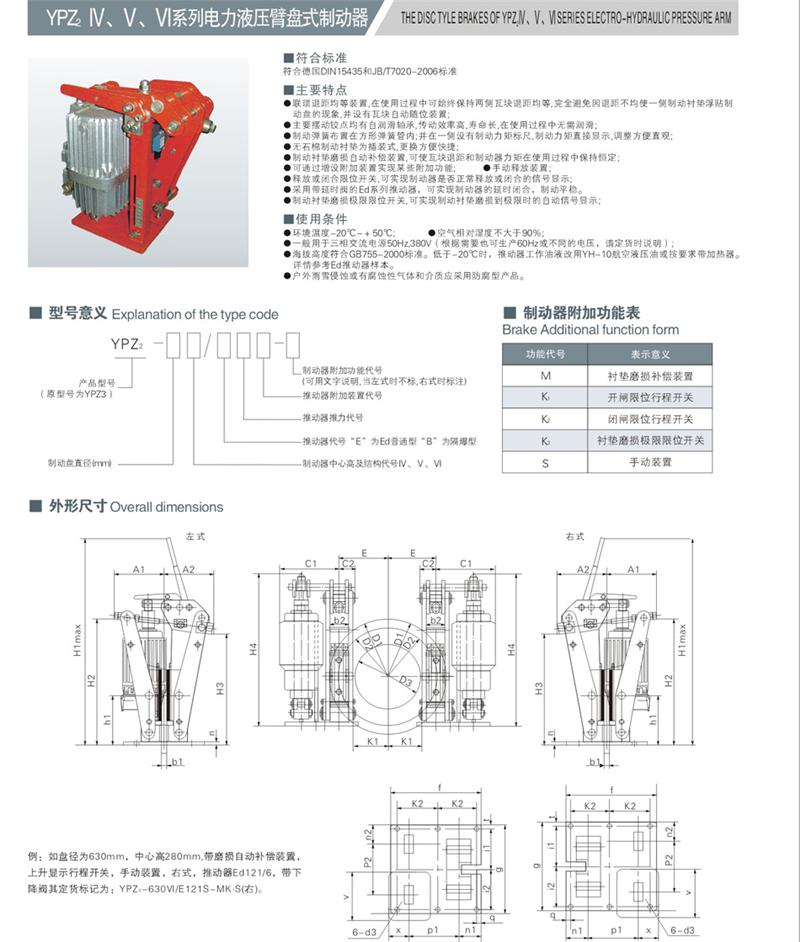

■ YPZ2Ⅰ、Ⅱ、Ⅲ符合德國DIN15435標準；YPZ2Ⅳ、Ⅴ、Ⅵ符合德國DIN15435標準和JB/

T7020-2006標準。

■?主要特點

● YPZ2Ⅰ、Ⅱ、Ⅲ退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等；YPZ2Ⅳ、Ⅴ、Ⅵ聯鎖退距均等裝置，在

使用過程中可始終保持兩側瓦塊退距均等，完全避免因退距不均使一側製動襯墊浮貼製動盤的現象，並設有瓦塊自動隨

位裝置。

● 主要擺動鉸點均安裝有自潤滑軸承，傳動效率高壽命長，在使用過程中無需潤滑；

● 製動彈簧布置在方形彈簧管內；並在一側設有製動力矩標尺，製動力矩直接顯示調整方便直觀；

● 無石棉製動襯墊為插裝方式，更換方便快捷。

● 製動襯墊磨損自動補償裝置，可使瓦塊退距和製動器力矩在使用過程中保持恒定；

● 可通過增設附加裝置實現某些附加功能；

● 手動釋放裝置；

● 釋放和閉合限位開關，可實現製動器是否正常釋放或閉合信號顯示；

● 製動襯墊磨損*限限位開關，可實現製動襯墊磨損到*限時的製動信號顯示；

● 采用延時閥的Ed係列推動器，可實現製動器的延時閉合，製動平穩。

■ 使用條件

● 環境溫度：-20℃~50℃。

● 周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大於90%

● 一般用於三相交流電源：380V、50HZ。（根據需要也可生產60Hz或不同的電壓、請注意推動器銘牌，請訂貨時事先說

明）。

● 使用地點的海拔高度符合GB755-2000。當低於-20℃時，推動器工作油改用YH-10航空液壓油或按要求帶加熱器，詳

情參考Ed推動器樣本。

● 戶外雨雪浸蝕或有腐蝕性氣體和介質應采用防腐型產品。
